1.用途：平刀体键槽拉刀用于加工GB/T1095－2003中键宽为12mm～40mm、公差带为P9、JS9和D10的键槽。
2.特点及精度：该拉刀采用渐成式拉削方法，加工精度为P9、JS9、D10三种。技术条件按GB/T14329.4－1993生产。
3.刀具标记及示例：
订货时注明：名称、产品编号、键宽和孔公差带代号、拉刀前角、拉削长度、标准号。
例：平刀体键槽拉刀 24050－313B 32JS9 15°120～180 GB/T14329.1－1993

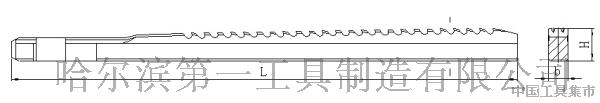

4.规格及主要尺寸参数： 毫米
|
工件规格与拉削参数 |
产品编号及键宽尺寸 |
H |
L |
|||||||||
|
键 |
拉 |
拉 |
垫 |
拉 |
用于P9 |
用于JS9 |
用于D10 |
|||||
|
产品 |
b |
产品 |
b |
产品 |
b |
|||||||
|
12 |
30～50 |
4.48 |
— |
1 |
24050- |
11.973 |
24050- |
12.012 |
24050- |
12.108 |
32.48 |
930 |
|
50～80 |
320A |
320B |
320C |
1220 |
||||||||
|
80～120 |
321A |
321B |
321C |
1385 |
||||||||
|
14 |
50～80 |
5.15 |
2.55 |
2 |
322A |
13.973 |
322B |
14.012 |
322C |
14.108 |
32.60 |
880 |
|
80～120 |
323A |
323B |
323C |
1000 |
||||||||
|
120～180 |
324A |
324B |
324C |
1220 |
||||||||
续表 毫米
工件规格与拉削参数 |
产品编号及键宽尺寸 |
H |
L |
|||||||||
|
键 |
拉 |
拉 |
垫 |
拉 |
用于P9 |
用于JS9 |
用于D10 |
|||||
|
产品 |
b |
产品 |
b |
产品 |
b |
|||||||
|
16 |
50～80 |
5.81 |
2.82 |
2 |
325A |
15.973 |
325B |
16.012 |
325C |
16.108 |
37.92 |
940 |
|
80～120 |
326A |
326B |
326C |
1065 |
||||||||
|
120～180 |
327A |
327B |
327C |
1300 |
||||||||
|
18 |
50～80 |
6.03 |
3.01 |
328A |
17.973 |
328B |
18.012 |
328C |
18.108 |
43.02 |
950 |
|
|
80～120 |
329A |
329B |
329C |
1080 |
||||||||
|
120～180 |
330A |
330B |
330C |
1320 |
||||||||
|
20 |
50～80 |
6.68 |
3.32 |
331A |
19.969 |
331B |
20.017 |
331C |
20.137 |
48.36 |
1030 |
|
|
80～120 |
332A |
332B |
332C |
1185 |
||||||||
|
120～180 |
333A |
333B |
333C |
1450 |
||||||||
|
22 |
80～120 |
7.25 |
2.40 |
3 |
334A |
21.969 |
334B |
22.017 |
334C |
22.137 |
47.45 |
975 |
|
120～180 |
335A |
335B |
335C |
1190 |
||||||||
|
180～260 |
336A |
336B |
336C |
1495 |
||||||||
|
25 |
80～120 |
7.48 |
2.48 |
337A |
24.969 |
337B |
25.017 |
337C |
25.137 |
52.52 |
990 |
|
|
120～180 |
338A |
338B |
338C |
1210 |
||||||||
|
180～260 |
339A |
339B |
339C |
1520 |
||||||||
|
28 |
80～120 |
8.71 |
2.89 |
340A |
27.969 |
340B |
28.017 |
340C |
28.137 |
57.93 |
1070 |
|
|
120～180 |
341A |
341B |
341C |
1310 |
||||||||
|
180～260 |
342A |
342B |
342C |
1730 |
||||||||
|
32 |
120～180 |
9.98 |
2.48 |
4 |
343A |
31.962 |
343B |
32.019 |
343C |
32.168 |
62.54 |
1215 |
|
180～260 |
344A |
344B |
344C |
1530 |
||||||||
|
260～360 |
1.99 |
5 |
345A |
345B |
345C |
62.02 |
1625 |
|||||
|
36 |
120～180 |
11.24 |
2.24 |
346A |
35.962 |
346B |
36.019 |
346C |
36.168 |
62.28 |
1035 |
|
|
180～260 |
347A |
347B |
347C |
1295 |
||||||||
|
260～360 |
348A |
348B |
348C |
1695 |
||||||||
|
40 |
120～180 |
12.42 |
2.06 |
6 |
349A |
39.962 |
349B |
40.019 |
349C |
40.168 |
62.12 |
1015 |
|
180～260 |
350A |
350B |
350C |
1270 |
||||||||
|
260～360 |
351A |
351B |
351C |
1660 |
||||||||
